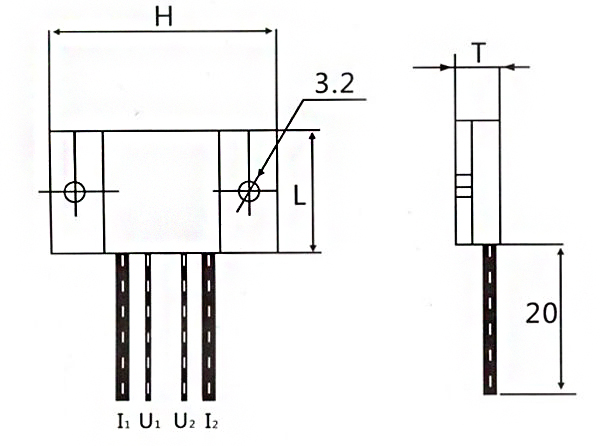

一、产品外形图及外形尺寸
RJ712-1功率型四线制电阻器，运用电阻应变原理。采用平面无感结构设计，精度高、比功率大、稳定性好、在较宽的温度范围内温度系数低，可以做到±5PPM，广泛应用于稳定测量系统、标准源、计量测试。继电保护装置，输变电灯领域。阻值范围0.1R一200KR，精度±0.01％-±1％。固定方式可以根据用户需要加工。
| zui大功率 | 外形尺寸 | |||||
| 外敷散热器 | H | L | T | φ （电流引线线径） | TCR (PPM) | 电原理图
|
| 10W | 40 | 20 | 10 | I≤12A 1.3 12<I≤25A2.2 25<I≤40 2.9 40<I≤50A 3.2 | ±5ppm ±25ppm | |
| 20W | 60 | 30 | 10 | |||
| 30W | 60 | 40 | 10 | |||
| 30W | 60 | 50 | 10 | |||
| 40W | 80 | 50 | 10 | |||
| 50W | 120 | 80 | 10 | |||
| 80W | 160 | 160 | 10 | |||
注：电流引出端引线直径的Φ大小视电流大小而定。
二、主要技术参数：
| 项目 | 指标 |
| 25℃的zui大功耗 | 10W,20W,50W,80W |
| 阻值范围 | 0.1R-200KR |
| 允许偏差 | L（±0.01%），W（±0.05%），B（±0.1%）,D（±0.5%）,F（±1%） |
| 温度系数 | ±5PPM |
| 温度范围 | -55℃-125℃ |
| 元件极限电压 | 250V |
| 封装形式 | 环氧灌封 |

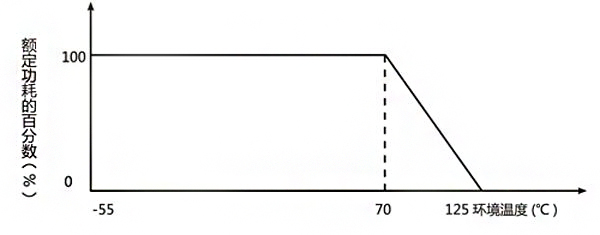

三、额定功耗与环境温度的关系：
四、使用说明
1)，以上电阻器必须在外敷散热器的情况下使用，如果不加散热器，电阻器的使用功率比应该大大降低 2)，安装带散热器的电阻器时，与散热器接触的安装体表面要平直，不得有毛刺、异物等，必要时应在接触面涂抹一薄层导热硅脂，安装紧固螺钉(或螺丝)时，应两边(对角)分别逐渐加力，至完全拧紧。绝不能先拧紧一边，再开始拧另一边。在安装大功率散热器电阻器时，还应加弹簧垫片。

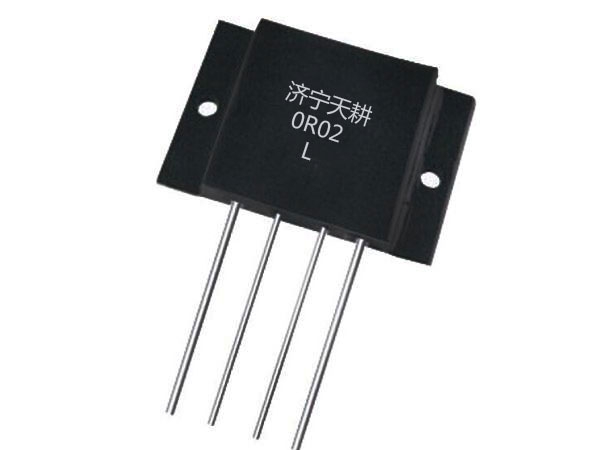

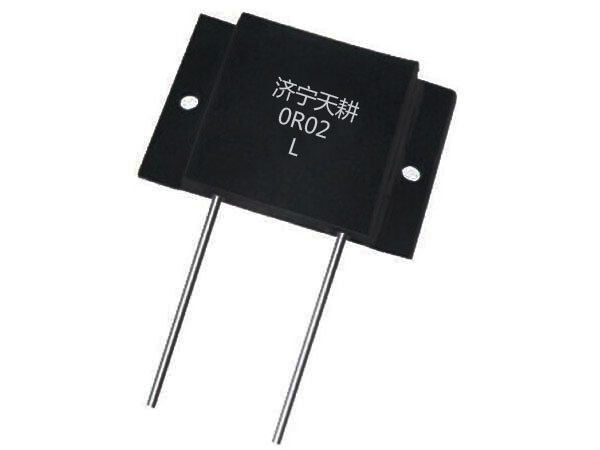

RJ712-1型功率型高稳定、高精密金属箔产品
