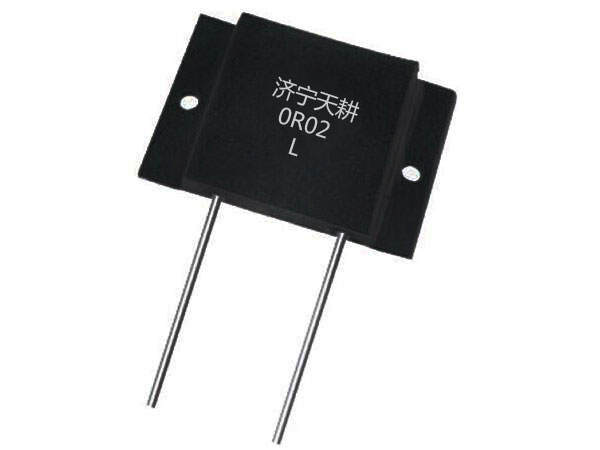

RJ712-2功率型两线制电阻器，运用电阻应变原理。采用平面无感结构设计，精度高、比功率大、稳定性好、在较宽的温度范围内温度系数低，可以做到±5PPM，广泛应用于稳定测量系统、标准源、计量测试。继电保护装置，输变电灯领域。阻值范围0.1 R-200KR，精度±0.01％-±1％。固定方式可以根据用户需要加工。

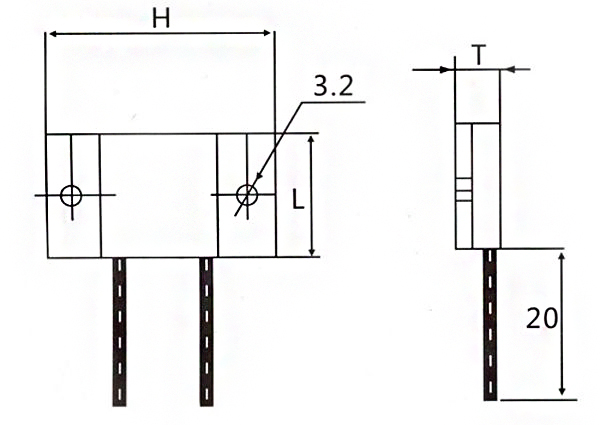

一、产品外形图及外形尺寸

注：电流引出端引线直径中Φ的大小视电流大小而定。

二、主要技术参数：

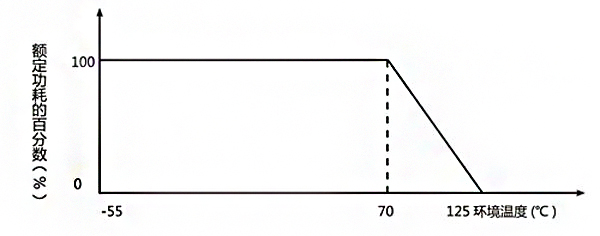

三、额定功耗与环境温度的关系：

四、使用说明

1)，以上电阻器必须在外敷散热器的情况下使用，如果不加散热器，电阻器的使用功率比应该大大降低

2)，安装带散热器的电阻器时，与散热器接触的安装体表面要平直，不得有毛刺、异物等，必要时应在接触面涂抹一薄层导热硅脂，安装紧固螺钉(或螺丝)时，应两边(对角)分别逐渐加力，至完全拧紧。绝不能先拧紧一边，再开始拧另一边。在安装大功率散热器电阻器时，还应加弹簧垫片。
