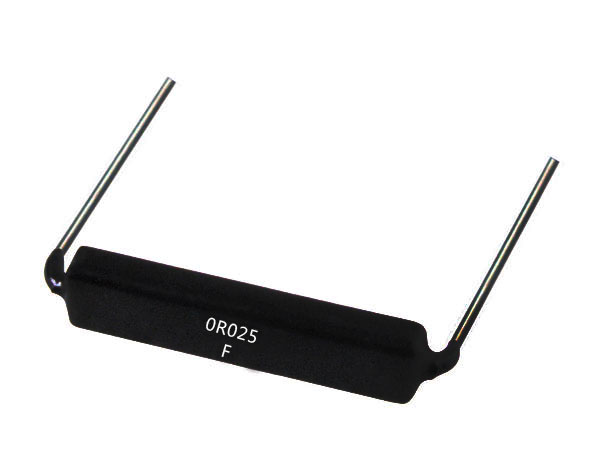

该产品利用电阻应变原理，采用平面无感结构设计，体积小，稳定性高，温度系数低，可以满足±10ppm，常用功率5W，阻值范围0.001R-1R，更大功率，或更小体积的此类型电阻可以根据客户要求设计。
| zui大功率 | L | H | 精度 | 温度系数 |
| 5W | 25 | 10 | F | ±10PPM |
| 5W | 50 | 15 | F | ±10PPM |
PNG-5产品使用注意事项
一、产品说明
由于该产品阻值小，同时采用了两线制测量法，所以引线的长度直接影响电阻的精度。所以该产品在提供给用户时，根据客户的线路板的情况，都已经在折弯处理。在客户进行测量或焊接时，焊接或测量点直接决定了电阻的阻值精度。
二、对焊接或测量点的要求

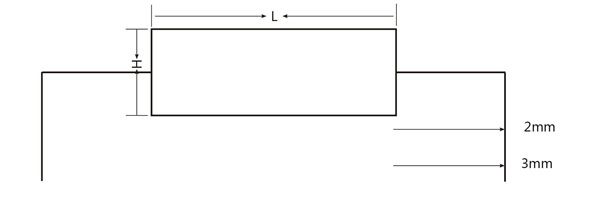

焊接或测量点必须在距离引线根部2—3mm处。如图所示
三、对焊接的要求
由于该产品阻值太小，在用户焊接时烙铁的功率以3．5W为宜，焊接时间3—5s，否则长时间焊接对电阻的稳定性会造成伤害。
